변압기 TR 온도계 기능 과 역할.

 변압기 부속 설비 중 고장이 자주 나는 품목이 있는데 바로 변압기 TR 온도계가 있다. 표시창이 꺼지기도 하고 온도 세팅대로 FAN이 가동되지 않는 경우도 발생된다.







* 변압기 TR 온도계 기능

- 기본적으로 변압기의 현재 온도상태를 디스플레이 창에 표시를 해준다.



- 변압기의 피크치 온도를 디스플레이 창에 남겨준다.



- 설정된 온도에 변압기 큐비클에 설치된 FAN을 가동 또는 중지시킨다.



- 세팅한 온도치에 도달하면 알람을 울려주는 기능을 한다.



- 설정온도 최고치에 도달하면 변압기 트립 기능 역할도 한다.









* 변압기 TR 온도계 고장

- 몰드변압기 TR 온도계의 디스플레이 창이 꺼져 온도 체크가 안 되는 상황. 온도가 올라가는 요즘 같은 시기에는 변압기 온도계의 역할이 크기 때문에 여름이 오기 전 미리 보수를 해야 한다.







- 업체 측 견적을 받아 변압기 온도계를 교체 진행. 단순 교체이기 때문에 작업시간은 20분 안쪽으로 끝이 난다. 온도계의 중요성을 인식하지 못하고 고장이 난 채로 그대로 넘기는 경우가 있는데 몰드변압기를 운영하는데 가장 중요한 온도 체크의 항목을 누락시키게 된다.









* 변압기 FAN의 ON OFF 기능



- 변압기 온도계의 주요 기능은 큐비클 FAN의 가동과 중지 기능이다. 열이 많이 발생하는 몰드 변압기 이기 때문에 내부에 축적되는 열을 주기적으로 배출해야 효율을 높일 수 있고 수명 연장도 가능하다. 예를 들어 40도에서 팬을 가동하게 할 수 가있고 50도에서 가동을 멈추게 세팅할 수 가있다.

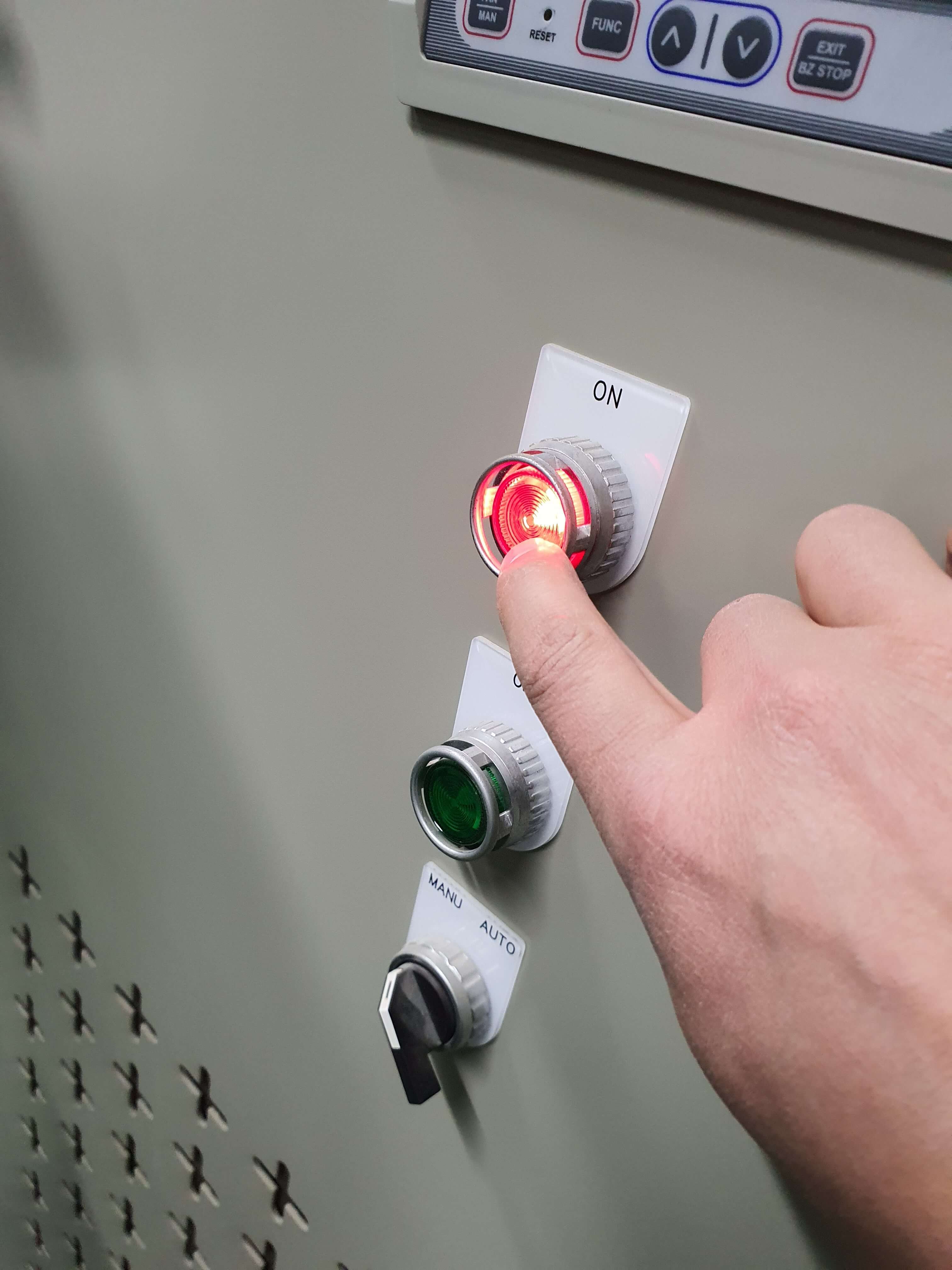

- 간혹 가다 파일럿 스위치 가 자동 또는 수동으로 OFF 되지 않는 현상이 발생되는데 이런 경우는 스위치 버튼이 프레임에 걸려서 빠지지 않는 경우가 대부분이다. 교체를 하지 않고 해결하는 방법은 WD를 스위치 버튼에 살짝 뿌려 윤활성을 주면 해결이 된다.









* 변압기 피크치 온도 기록

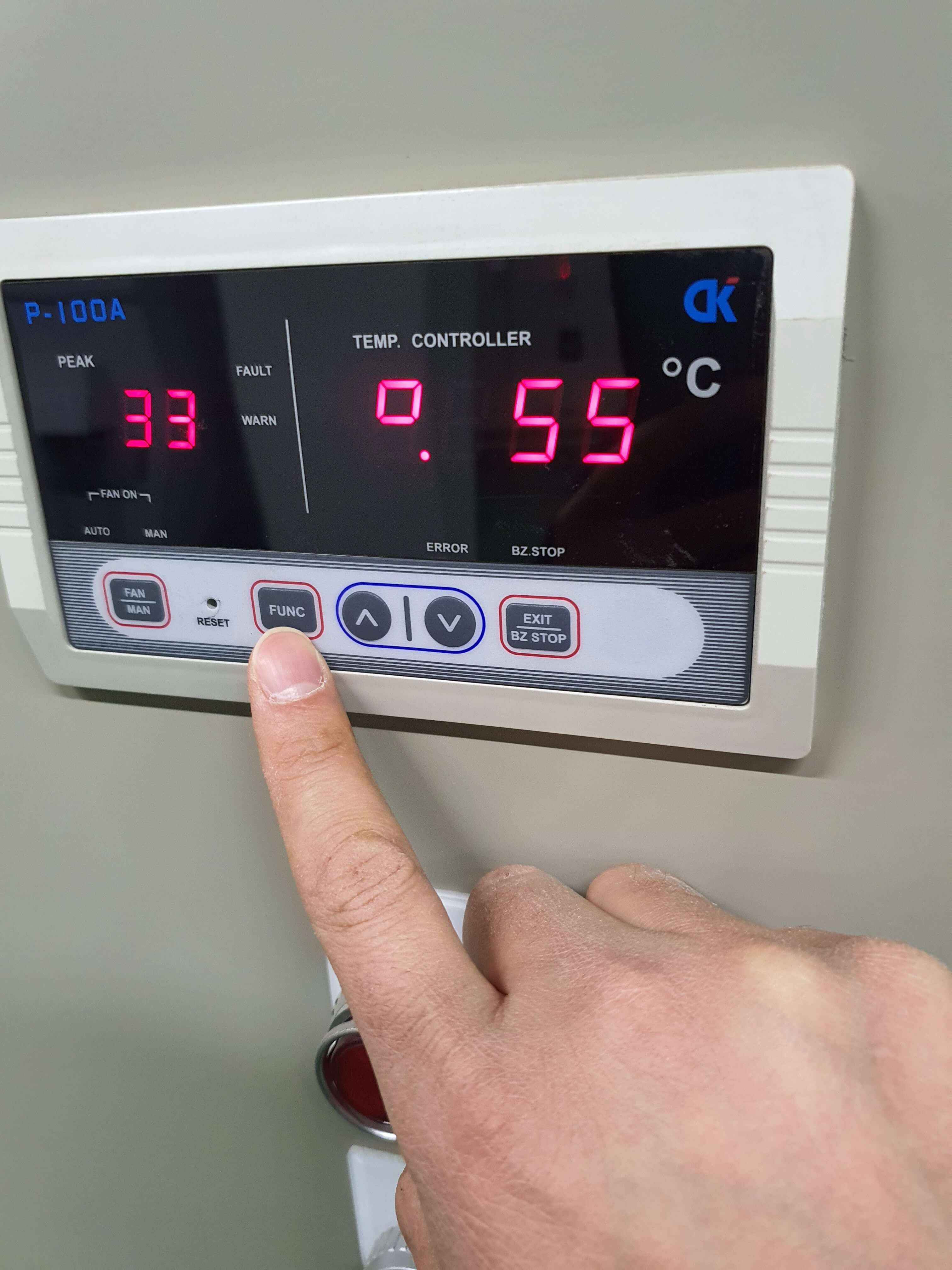

- 변압기 운영 관리하면서 가장 신경 써야 할 것이 온도 피크치이다. 변압기 TR 온도계는 지금까지의 최고 온도 치를 기록해 주는 기능을 가지고 있기 때문에 관리를 용이하게 만들 수 있다.



- 좀 더 디테일하게 변압기의 상태를 파악하고 싶다면 하루에 한번씩 피크치 온도를 리셋해 좀더 자주 온도 기록을 남기는 것이다. 몰드 변압기는 온도가 높으면 효율 및 수명에 영향을 많이 주기 때문에 이런 세심한 관리가 올바른 방향이 된다.







* 변압기 TR 온도계 단계별 세팅

- 온도계를 단계별로 세팅할 수가 있는데 1단계 에서 자체 알림이 울리게 설정할 수가 있는데 예를 들어 80도 를 설정해 놓고 변압기 온도가 그 이상이 되면 부져가 우는 형식이다. 효율적으로 변압기 온도 관리를 해주는데 상당한 도움을 주게 된다.



- 그 이상의 단계에서는 변압기를 자체적으로 트립시켜 주는 기능을 넣을 수가 있는데 예를 들어 몰드변압기의 한계 온도인 130도 이상에 세팅을 하고 그 이상이 되면 자체 차단이 되는 것이다.
