3구 전등 스위치 교체방법 순서 및 준비물 알아보기

 스위치의 접접이 좋지 못해 전등이 켜지지 않거나 파손이 일어나 교체를 해야 하는 경우가 있습니다. 스위치 자재만 구입하면 누구나 쉽게 작업이 가능하기 때문에 부담을 갖지 마시고 아래와 같은 순서로 천천히 따라 해 보시기 바랍니다.



◼︎ 준비물

• 3구 스위치: 다이소, 전기 전업사에서 구입이 가능하고 가격은 2천원 ~ 4천 원 정도 합니다.
• 일자 드라이버
• 십자 드라이버
• 펜치 (없어도 됨)
• 절연장갑



◼︎ 3구 스위치 교체 순서

 먼저 작업을 하기 전 안전을 위해 전등 차단기를 내려 주는 것이 좋습니다. 가정집의 경우 현관 쪽에 차단기박스가 있고 차단기에 '전등'이라고 표기가 되어있습니다. 전등 차단기가 보이지 않는 경우에는 절연잡갑 착용 후 작업을 진행해도 무방합니다.



1) 스위치 커버 분리하기

전등스워치교체-1

 스위치 하단을 보면 작은 홈이 있고 기소에 일자드라이버를 살짝 넣고 젖혀 주면 손쉽게 커버를 벗겨낼 수 있습니다.





2) 스위치 제거 하기

전등스워치교체-2

 커버를 벗겨내고 플라스틱 스위치를 제거해 줍니다. 그냥 가볍게 손으로 젖혀 떼어내면 됩니다.



3) 나사 풀어내기

전등스워치교체-3

 위아래에 있는 나사를 십자드라이버를 사용하여 풀어내고 분리를 시켜 줍니다. 오래된 스위치 같은 경우 나사가 약하기 때문에 천천히 풀어냅니다.



4) 전선 확인

전등스워치교체-4

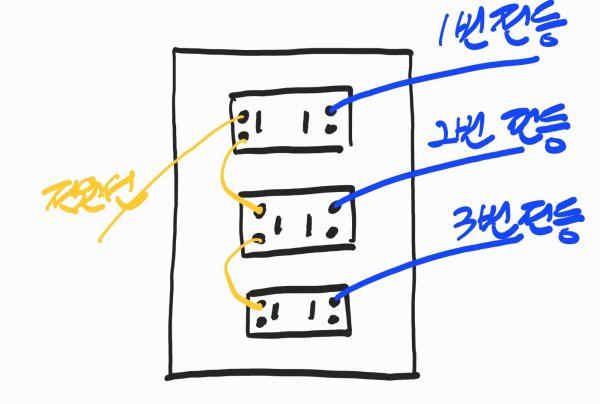

 스위치 뒷면을 살펴보면 위 그림과 같은 구조로 되어있습니다. 노란색으로 표시한 선은 차단기에서 넘어오는 전원선(핫상)이고 파란색으로 표시한 전선은 각 전등으로 가는 라인입니다.



 노란색 전원선의 경우 아래방향 하나로 묶여있는 것을 볼 수 있는데 전선으로 연결되지 않고 내부에서 연결되어 있는 제품도 있습니다.





5) 선 분리

전등스워치교체-5

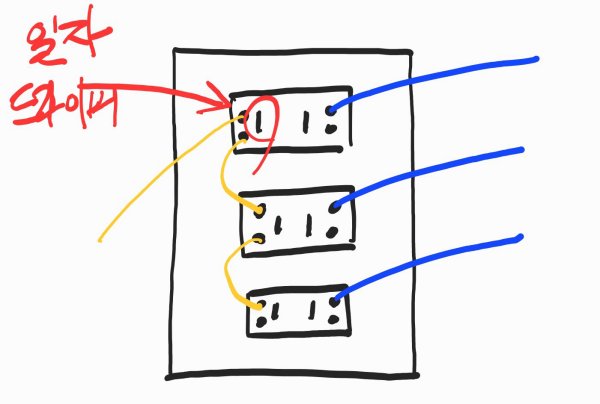

 선을 그냥 뽑으면 안 빠지고 위 그림에 빨간색으로 표시한 부분을 일자 드라이버로 꾹 눌러준 상태에서 선을 빼내야 합니다. 기존의 선 위치를 잘 기억해 두었다가(사진 찍어 놓으면 편함) 새로 구입한 3로 스위치에 그대로 물려주면 됩니다. 전선을 벗겨낸 금속 부분의 상태가 좋지 못하다면 펜치를 이용하여 잘라내고 다시 벗겨냅니다.(1.5cm 정도 벗겨냄)



 조립은 역순으로 진행해 주면 되기 때문에 어렵지 않게 작업을 할 수 있을 것입니다.
