ESS 에너지저장장치 UPS 무정전전원장치 차이점 특징 및 작동원리

 전기를 저장하는 기술력이 발달되면서 UPS와 ESS(에너지 저장장치)의 가치가 높아지고 있습니다. 두 가지 모두 전기 에너지를 저장하여 적재적소로 활용할 수 있다는 공통점이 있지만 목적, 원리, 용량 등 큰 차이점이 있습니다. ESS 에너지 저장장치와 UPS 무정전전원장치의 다른 점과 특징, 작동원리를 알아보겠습니다.

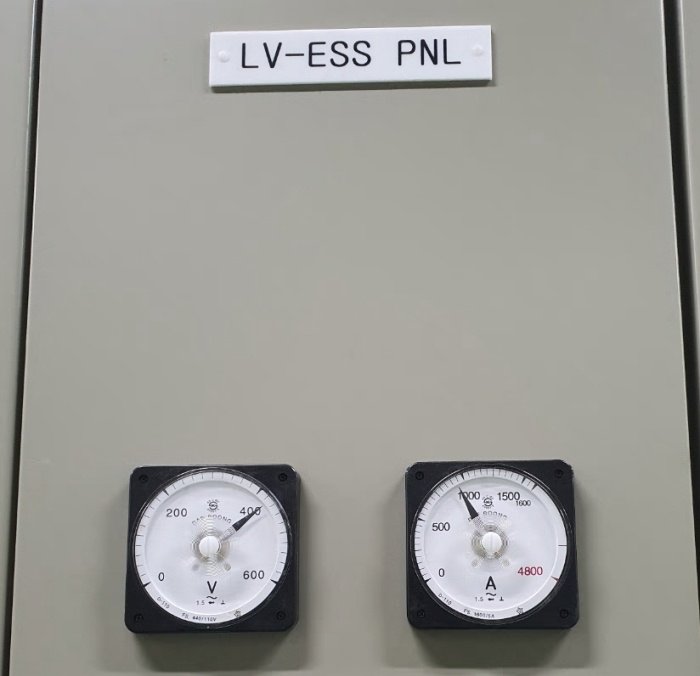

ESS-전원반

◼︎ ESS UPS 차이점 살펴보기

<목적>
UPS: 정전이 발생되었을때 평상시 충전이 되어있는 배터리를 활용하여 일시적으로 비상전원을 공급해 주는데 목적을 가지고 있습니다. 배터리의 용량이 상대적으로 적기 때문에 긴 시간이 아닌 짧은 시간 동안 소프트웨어, 하드웨어 등의 손실을 막을 수 있습니다.



ESS: 심야시간대의 저렴한 전기를 사용하여 배터리를 충전하고 전력사용량이 많은 피크시간에 전원을 방출하여 전력망을 안정화 시키고 에너지효율을 높이는 배터리 시스템입니다. 비상시 사용하기보다는 상용전원으로써 활용이 충분히 가능합니다.





<기본개념>

UPS: 평상시는 상용전원으로 기기 전력을 공급하다가 정전 발생시 절체스위치를 통해 배터리 전력으로 전환이 되는 작동원리를 갖고 있습니다. 항시 배터리가 충전되어 있어 빠르게 정전 대비가 가능하며 방전되기 전까지 기기, 데이터 손실을 막을 수 있습니다.



ESS: 별도의 배터리실이 있고 PCS 장비를 통해 배터리 충방전 관리를 하며 대용량의 전력을 사용할수 있다는 특징이 있습니다. 배터리 충전을 하는 스케줄시간이 있고 배터리 전력을 필요한 시간대를 세팅하여 활용하게 됩니다.



<방전시간>

UPS: 배터리의 용량이 크지않기 때문에 사이즈가 큰 기기를 커버하기보다는 PC, 저전력 기기, 서버 시스템 등의 비상전원 공급용으로 활용이 많이 됩니다. 짧게는 수분 길게는 수십 분 정도의 백업 시간을 갖습니다.



ESS: 배터리 용량이 매우크기 때문에 상용전력으로써 충분한 활용이 가능합니다. 뿐만 아니라 대규모 설비의 백업 전원으로도 가능하며 짧기는 몇 시간 길게는 수일 까지도 백업이 가능합니다.



◼︎ ESS UPS 작동원리

<UPS>

 AC 상용전원(220V)이 정류기를 그대로 거쳐 DC 전압으로 전환이 되고 그대로 배터리 충전을 합니다.평상시는 일반전력을 공급하다가 정전 상황이 발생되면 무순환절환스위치가 절체 되어 배터리전원이 방출이 되는데 인버터를 통해 DC에서 다시 AC 전원으로 변환이 일어납니다.



<ESS>

 EMS 감시제어 시스템 통제하에 PSC 장비를 거쳐 배터리 충전이 일어나게 됩니다.배터리의 용량이 상당히 크기 때문에 보통 심야전력을 사용하여 충전을 하게 되고 스케줄에 맞게 피크타임 배터리 전력 방출 일어납니다. 열발생이 많이 되는 특징이 있어 배터리실 온도관리가 상당히 중요하며 관련 전기화재에 대한 소방설비가 기초되어 있습니다.
