수배전반 PTT CTT 개방 단락 조작방법 알아보기

◆ PTT CTT 란?

- CTT (Curren Transformer Test Terminal)로 CT시험 단자라고 부른다.

- PTT (Potential Transformer Test Terminal)로 PT시험 단자라고 부른다.

이것은 수배전반의 여러 가지 계전기 등을 테스트 혹을 교체할 때 사용하는 부품으로 사용이 된다. 다 야한 지시계기류인 전압계, 전력계, 전류계 등을 교체할 시 PTT는 개방하고 CTT는 단락 후 조작 전원을 OFF 후 교체를 진행하게 된다.

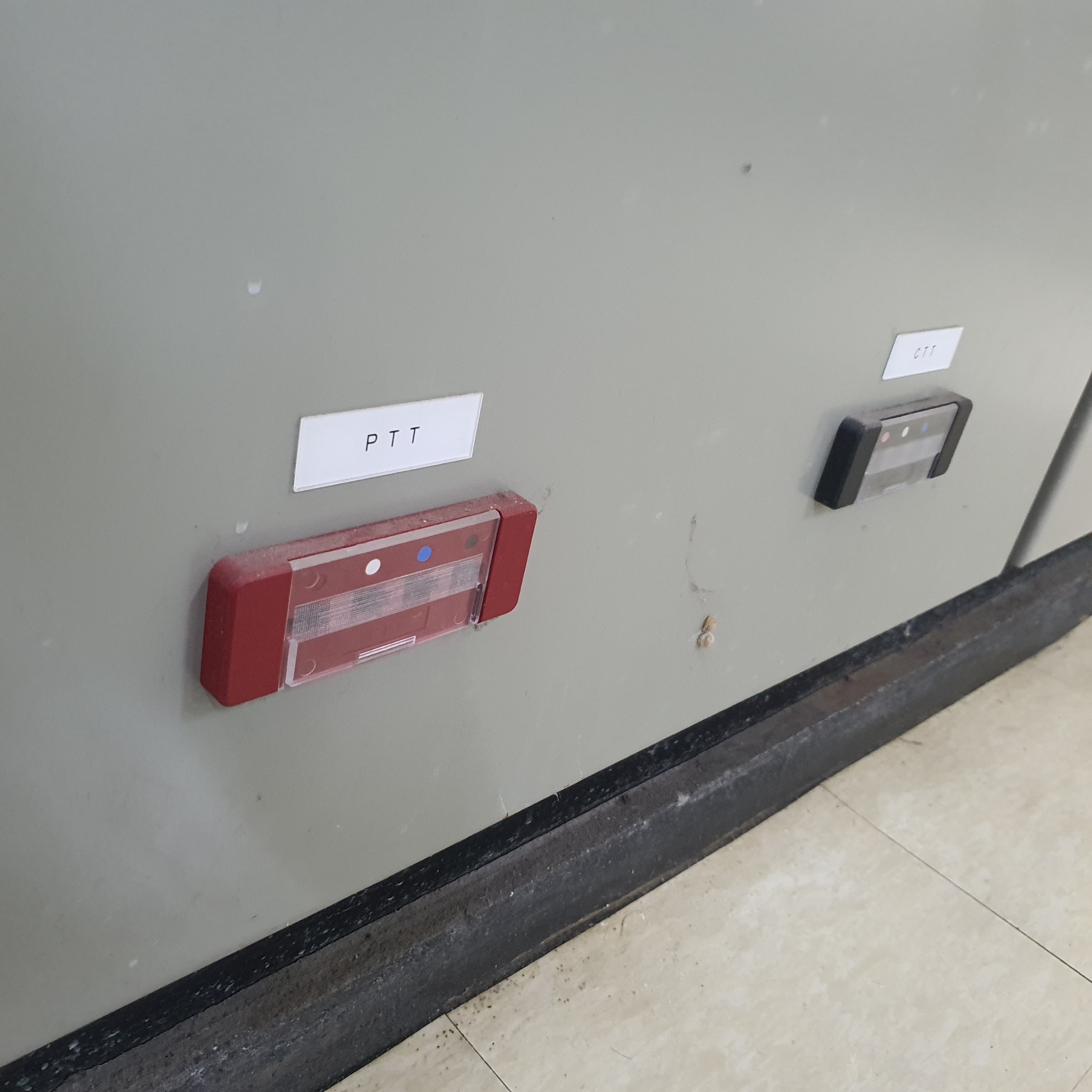

◆ 계전기 기기등을 교체 수리할 때 CTT PTT 위치

 -PTT

PTT

계기 교체 혹은 수리를 요할때 테스트 플러그의 common bar를 제거한 상태로 ptt의 2차 측 양단에는 전압이 걸리지 않는 상태로 유지가 된다.



-CTT

CTT

 마찬가지로 계기의 교체, 수리를 요할때 테스트 플러그의 common bar로 ct 2차 측을 단락 한 상태로 ctt의 2차 측에는 전류가 흐르지 않는 상태가 된다.







◆ PTT CTT 작업순서

ctt-ptt-단자

- PTT

1. 단자대 에서 암놈을 뺀다.(뺀다 하더라도 암놈 내부 1 2차 측이 연결되어 있기에 전압은 살아있음)

2. 단자대의 숫놈에서 콤 몽단 자를 모두 뺀다.(단자대 수놈 1차 측, 1차 측 분리작업)

3. 분리되어있는 단자대 숫놈을 암놈에 다시 끼운다.(끼우면 암놈 내부 1차, 2차 측이 분리돼 전압 끊어짐)

4. 계기 교체작업 실시





- CTT

1. 단자대 숫놈을 암놈에서 제거한다.

2. 단자대 숫놈에서 1차 측 단자 4개를 콤몽단자로 나란히 연결한다.

3. 단자대 숫놈을 암놈에 다시 끼운다.

4. 계기 교체작업 실시
